框选手写数字(不含识别)



框选手写数字(不含识别)
原理代码现象


原理

导入图片后,对其进行灰度转换,利用高斯滤波,阈值转换,图像腐蚀等手段对其进行图像增强,最后利用cv2.findContours和cv2.boundingRect得到矩形框第一点坐标(x,y),宽w,和高h,最后在原图像画出矩形框。


代码
import cv2
import numpy as np
path='D:/AI_STUDY/test_jpg/1234.jpg'
img = cv2.imread(path,cv2.IMREAD_UNCHANGED)
bw = cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)
bw = cv2.GaussianBlur(bw,(7,7),0)
ret,thbw = cv2.threshold(bw,140,255,cv2.THRESH_BINARY_INV)
thbw = cv2.erode(thbw,np.ones((2,2),np.uint8),iterations =2)
cnts=cv2.findContours(thbw.copy(),cv2.RETR_EXTERNAL,cv2.CHAIN_APPROX_SIMPLE)[-2]
rectangles = []
for c in cnts:
x,y,w,h=cv2.boundingRect(c)
cv2.rectangle(img,(x,y),(x+w,y+h),(0,255,0),2)
cv2.imshow("thbw",thbw)
cv2.imshow("img",img)
cv2.waitKey(0)

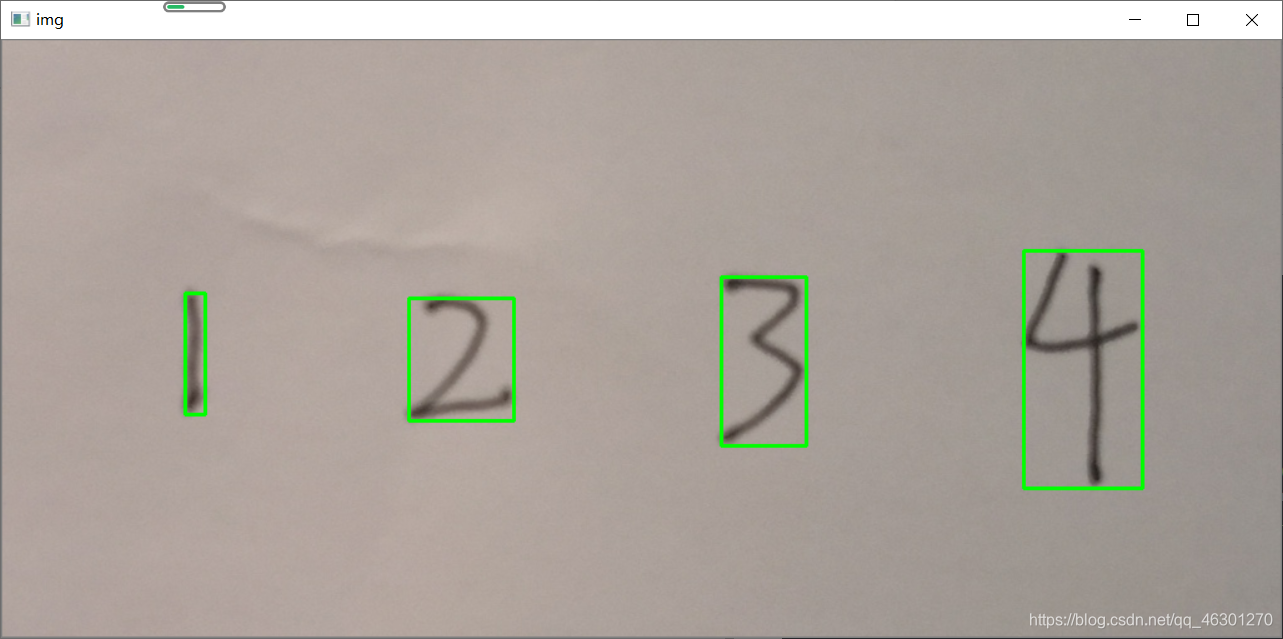

现象

黑白二值图 二值图 实际图像 实际图像
