iphone开机白苹果_摔过的iPhone,手机不开机、白苹果、听筒无声,多重问题一次搞定...


在手机使用过程中难免会有摔过的情况,摔过的手机容易存在暗病,造成主板元件虚焊。可能当时没有异常,使用一段时间故障就暴露出来了。

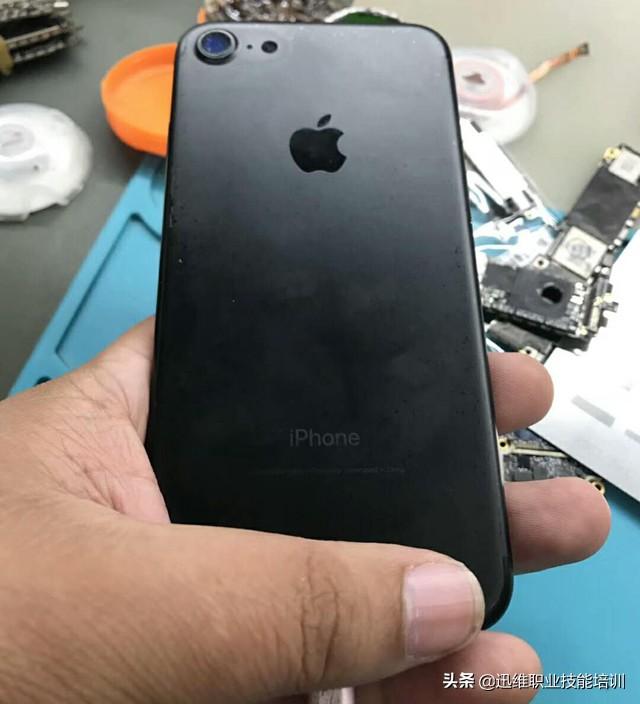

今天客户送来一台iPhone7,说的是手机摔了,开不开机,在当地维修过没修好。接过机器,接可调电源,触发上盖电流。


故障分析

在实地学习的时候,老师曾给我们分析过,这种情况可能是CPU上盖损坏;I2C0、I2C1总线异常;CPU下层和上盖通讯有问题;有些时候硬盘损坏也会有影响。


维修过程

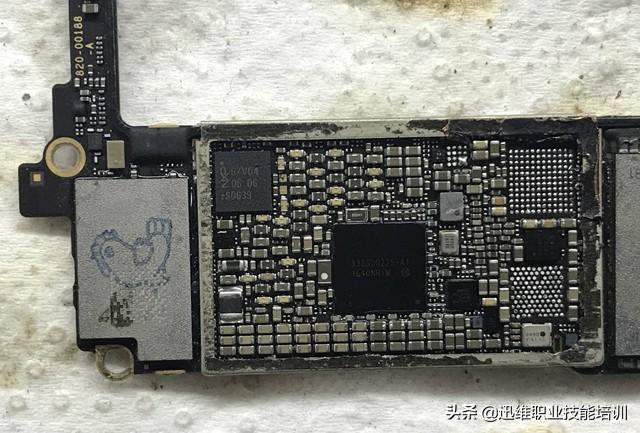

拆机后大概锁定了维修方向,八成是和CPU有关。之前维修过,先看看主板有什么维修痕迹,发现基带电源没有装。


无基带的话应该不会影响不开机,最多是白苹果重启,这个暂时放放先不管。显微镜下继续观察,也没发现有什么地方明显损坏的,既然这样,可以以正常的思路维修了。



先查I2C0和I2C1总线。发现I2C0_AP_SCL被拉低了,只有0.3V左右的电压,这个数据线只和CPU、主电源、U2301自主升压芯片相连。

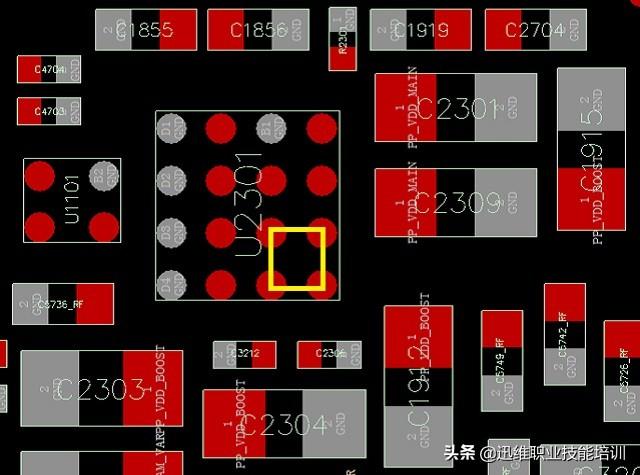

按照先简后难的原则,拆U2301芯片,拆完后接电测量发现I2C0_AP_SCL电压已经1.76V,正常了。这个自升压芯片可以直接短接,方法如图:

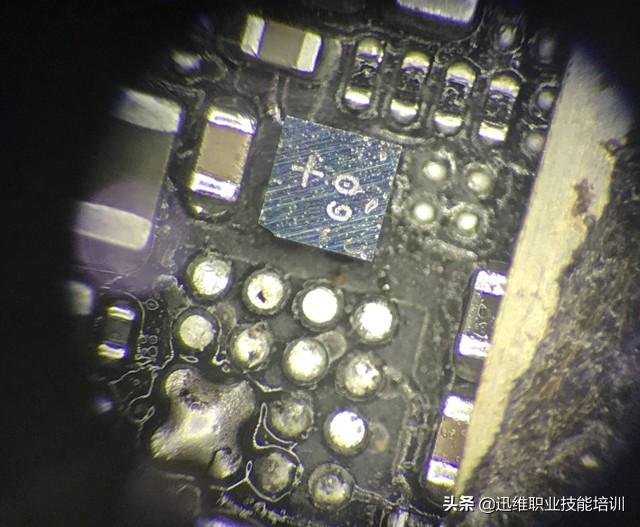

短接后接电测试发现白苹果重启,真是祸不单行啊!打电话和客户说明情况,客户同意刷机。用爱思刷机发现卡码片,在显微镜下观察发现逻辑码片破损。



更换码片,把基带电源装上,刷机一切正常,直接激活进系统,测功能发现手机无听筒。凭经验直接干大音频,更换后故障依旧。

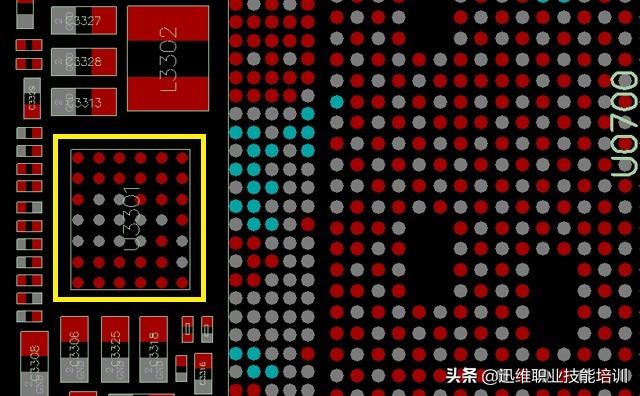

再次拆下大音频打值,发现听筒时钟信号对地值偏大,索性直接更换U3301。

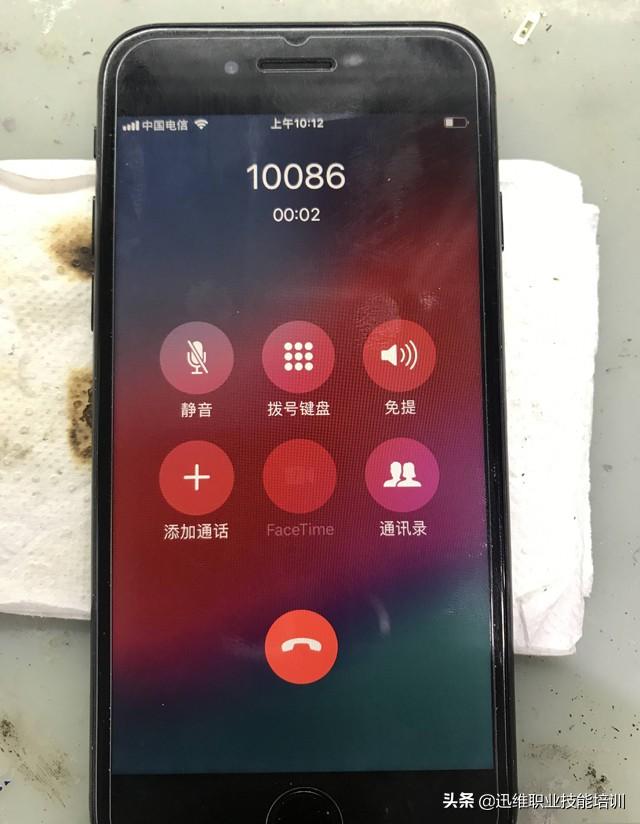

上机测试,开机无异常,各功能也都正常,到此完美修复。



本案例由迅维网会员(fujianxiong666)提供,未经允许不得转载!
